도로 위의 생명선이라 불리는 가드레일 설치는 차량의 도로 이탈을 막고 충돌 시 탑승자의 안전을 확보하는 가장 중요한 도로안전시설물 공사입니다. 단순한 자재 조립을 넘어, 지반의 특성과 도로의 선형을 완벽히 계산하여 공학적 안정성을 극대화한 플러스앤테크만의 정밀 시공 과정을 상세히 공개합니다.
💡 핵심 요약표
| 항목 | 내용 |
| 시공사 | 플러스앤테크 (PLUS N TECH) |
| 현장 위치 | 국도변 및 교외 진입로 인접 구간 |
| 주요 품목 | 차량 방호 울타리 (W형 빔, 강제 지주) |
| 적용 기술 | 굴삭기 부착형 항타기(Pile Driver) 수직 근입, 충돌 하중 분산 브라켓 결속 |
| 시공 특징 | 토압 교란 최소화 및 도로 선형에 맞춘 정밀 레벨링(Leveling) |
H2: 토압 교란을 최소화하는 항타(Pile Driving) 공법 지주 근입
방호울타리의 구조적 내력은 뼈대가 되는 지주(Post)가 지반에 얼마나 견고하게 묻혀 있는지에 따라 결정됩니다. 지주를 묻기 위해 땅을 파내고 흙을 다시 덮는(되메우기) 방식을 사용하면 주변 토립자가 교란되어 측면 지지력이 급격히 떨어집니다.

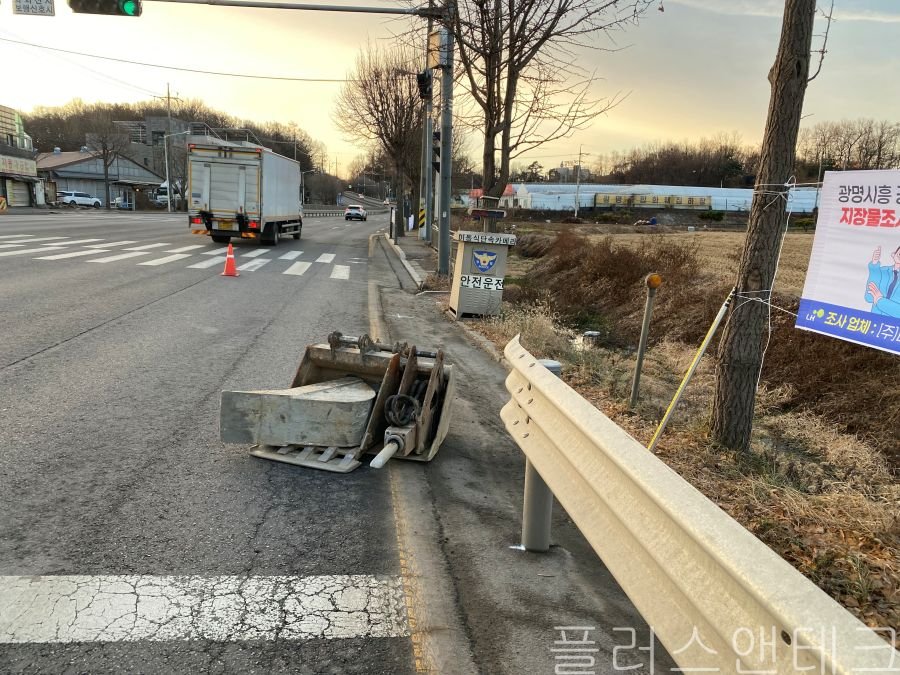

플러스앤테크는 굴삭기 부착형 유압 항타기를 투입하여, 지반을 파내지 않고 지주를 직접 타격해 근입하는 정석 공법을 채택했습니다. 작업자가 직접 수평계를 이용해 지주가 지면과 완벽한 90도 수직도(Verticality)를 이루도록 영점을 잡은 상태에서 강력한 유압으로 밀어 넣습니다. 이 과정은 지주 주변의 흙을 팽창, 압밀시켜 극한의 측면 토압 저항성을 확보하는 첫 번째 핵심 기술입니다.
H2: 충돌 에너지 흡수를 위한 W형 빔과 브라켓 고강도 결속

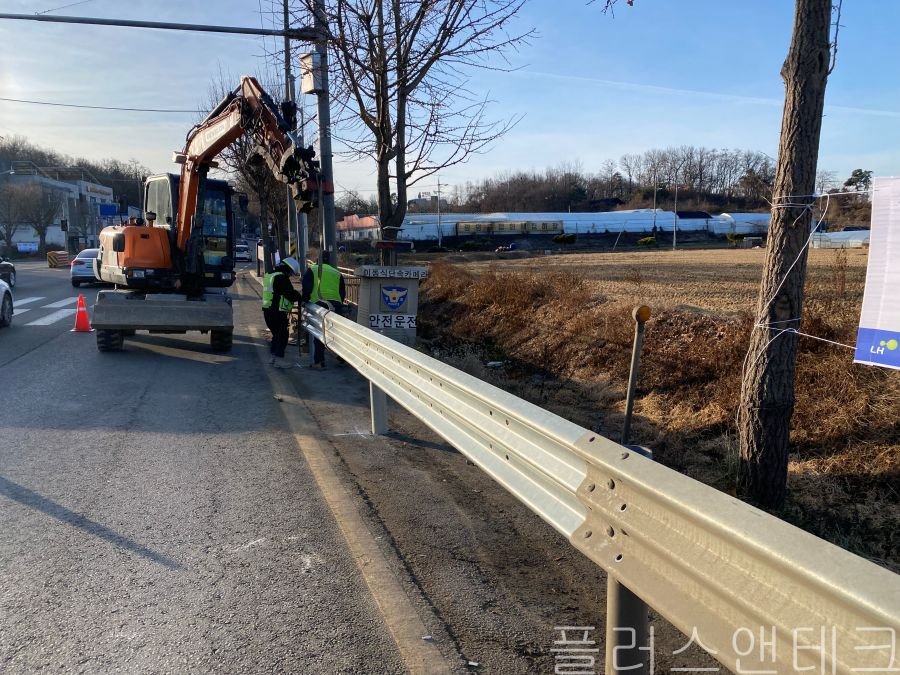

지주가 단단히 고정된 후에는 차량의 직접적인 충격을 받아내는 W형 빔(판넬)을 조립합니다. 이때 지주와 빔을 바로 연결하는 것이 아니라, 충격 흡수재 역할을 하는 전용 브라켓(블록아웃)을 중간에 삽입하여 결속합니다.
이러한 구조는 차량 충돌 시 발생하는 막대한 운동 에너지를 브라켓이 1차적으로 찌그러지며 흡수하고, 나머지 하중을 여러 지주로 고르게 분산시키는 역할을 합니다. 현장의 기술진은 각 연결부의 볼트와 너트를 규정 토크(Torque) 값 이상으로 체결하여, 대형 화물차의 주행 풍하중이나 미세 진동에도 시설물이 풀리거나 이탈하지 않도록 완벽하게 밀착시켰습니다.
H3: 현장 지형물과의 간섭을 배제한 완벽한 선형 마감
모든 조립이 완료된 후, 도로의 곡률반경에 맞춰 해당 시설물의 전체적인 선형이 매끄럽게 이어지는지 최종 검수합니다.

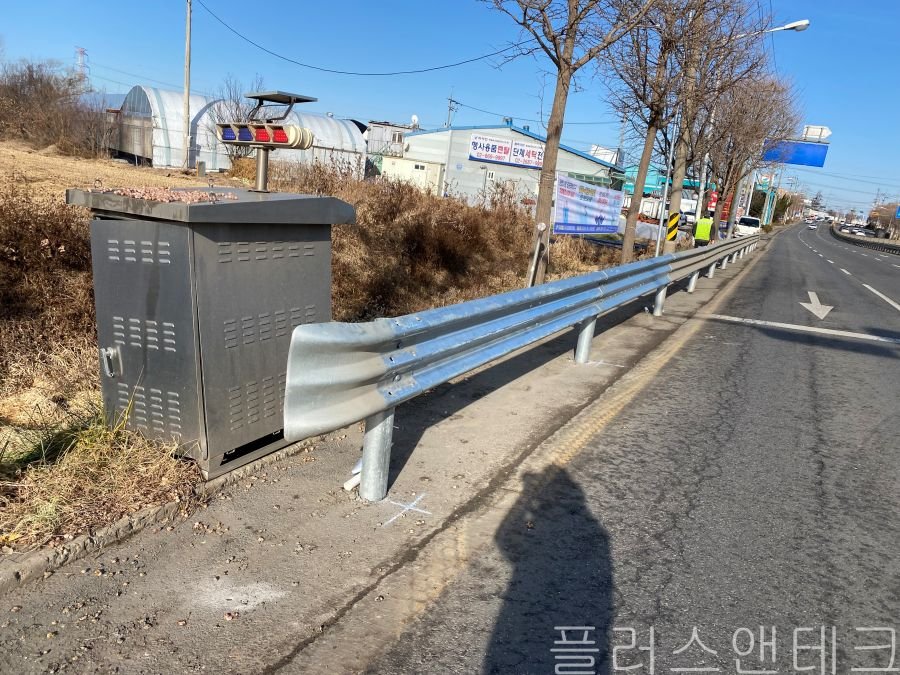

특히 사진에서 볼 수 있듯, 기존에 설치된 이동식 단속 카메라 박스나 전신주 등 다양한 도로 점용 시설물과의 간섭을 피하면서도 방호 기능을 100% 유지하도록 간격과 높이를 정밀하게 세팅했습니다. 용융아연도금 처리된 부자재를 사용하여 우천 시 부식을 방지하고, 야간 시인성을 높이는 델리네이터(시선유도표지)까지 꼼꼼하게 부착하여 시공을 마무리했습니다.
H3: 안전한 도로 환경을 위한 플러스앤테크의 시공 전 필수 체크리스트
도로안전시설물 시공 전, 당사는 사고를 예방하고 내구성을 극대화하기 위해 다음과 같은 환경 조사를 철저히 수행합니다. 플러스앤테크의 모든 차량 방호 시설물 공정은 **도로교통공단**의 도로안전시설 설치 및 관리 지침을 엄격하게 준수합니다.
- 지하시설물(GPR) 탐사: 노견 하부에 매설된 광케이블, 통신선, 가스관 등의 손상을 막기 위해 항타 전 도면 대조 및 매설물 탐지를 의무화합니다.
- 지반 지지력 테스트: 연약 지반이나 성토부의 경우 표준 지주 길이만으로는 부족할 수 있으므로, 토질을 분석하여 필요시 콘크리트 기초를 병행하거나 장지주를 적용하는 맞춤형 설계를 진행합니다.
H3: 차량 방호 시설물 시공 관련 자주 묻는 질문 (FAQ)
Q1. 지주를 콘크리트로 타설하지 않고 항타기로 박아넣는 이유는 무엇인가요?
A1. 일반적인 흙 노견(갓길)에서는 굴착 후 콘크리트를 붓는 것보다, 항타기로 직접 근입하는 것이 원지반의 밀도를 유지시켜 수평 충격에 대한 저항력이 훨씬 뛰어납니다. 단, 교량 위나 암반 지형에서는 앵커식이나 콘크리트 매립식을 적용하는 등 현장 조건에 맞춰 최적의 공법을 선택합니다.
Q2. 시공된 판넬 표면이 은색으로 빛나는 이유는 무엇인가요?
A2. 최고 등급의 용융아연도금(Hot-dip Galvanizing) 처리를 거친 강재이기 때문입니다. 도로 환경은 매연, 수분, 겨울철 제설제(염화칼슘) 등에 가혹하게 노출되므로, 도금 피막을 두껍게 형성하여 수십 년간 녹 발생을 억제하고 내구성을 유지합니다.
