[시공사례] 포천 탑신로 도로표지판 및 지주 교체 완벽 시공
도로안전시설물 제작 및 시공 전문 기업 플러스앤테크입니다.
도로표지판은 운전자에게 정확한 주행 정보를 제공하여 교통 흐름을 원활하게 하고 사고를 예방하는 가장 핵심적인 인프라입니다. 특히 표지판을 지탱하는 ‘지주(Pole)’와 그 하부를 받쳐주는 ‘기초 시설’은 강풍이나 폭우 등 가혹한 외부 환경에서도 절대적인 구조적 안정성을 유지해야 합니다. 당사는 최근 경기도 포천시 탑신로 일대에서 노후화된 도로표지판 및 지주 전체를 교체하는 대대적인 시공을 성공적으로 완료하였습니다.
객관적이고 신뢰할 수 있는 B2B 시공 데이터를 바탕으로, 기초 터파기부터 최종 표지판 안착까지의 상세한 공정을 공유해 드립니다.
💡 이 글의 핵심 내용 3가지 (TL;DR)
- 국토교통부 표준 규격 엄격 준수: 지하 1.5m 깊이의 규격화된 기초 터파기 및 고강도 철근 배근 적용.
- 풍하중 및 구조적 안정성 극대화: 설계풍속 40m/s 이상을 견디는 M24 고장력 앙카볼트 및 정밀 베이스 플레이트 체결.
- 교통 통제부터 안착까지 원스톱 시공: 전문 신호수 배치 및 크레인 장비를 활용하여 탑신로, 탑동초등학교 방면 신규 표지판 안전 설치 완료.
1. 기존 문제점 및 투입 이유
해당 현장의 기존 도로표지판은 장기간의 자외선 노출과 매연 등으로 인해 반사지의 휘도가 크게 저하되어 야간 시인성이 떨어지는 상태였습니다. 또한, 표지판을 지지하는 지주 하단부에 부식이 꽤 진행되어, 태풍 등 강한 풍하중 발생 시 전도(넘어짐)의 위험성이 제기되었습니다. 이에 관할 기관에서는 운전자의 안전 확보를 위해 도로교통공단 및 국토교통부의 최신 안전 규격에 부합하는 신규 지주 설치와 고휘도 반사지 표지판으로의 전면 교체를 당사(플러스앤테크)에 의뢰하였습니다.
2. 포천 탑신로 시공 개요 요약
| 구분 | 상세 내용 |
| 시공 현장 | 경기도 포천시 탑신로 (포천, 탑동, 탑동초등학교 방면 교차로) |
| 시공 항목 | 기존 지주 및 표지판 철거, 기초 콘크리트 공사, 신규 지주 및 표지판 설치 |
| 적용 자재 | 용융아연도금 지주(SS275), 고휘도 반사지 알루미늄 표지판, M24 앙카볼트 |
| 투입 장비 | 굴삭기(터파기용), 레미콘 차량, 5톤 카고 크레인, 발전기 등 |
| 주관 시공사 | 플러스앤테크 |
3. 상세 공정 및 플러스앤테크(USP) 기술력
도로표지판 지주 교체는 단순히 기둥을 세우는 작업이 아닙니다. 땅속의 기초가 얼마나 견고하게 자리 잡느냐에 따라 시설물의 수명이 결정됩니다. 당사의 체계적인 시공 공정을 단계별로 안내해 드립니다.

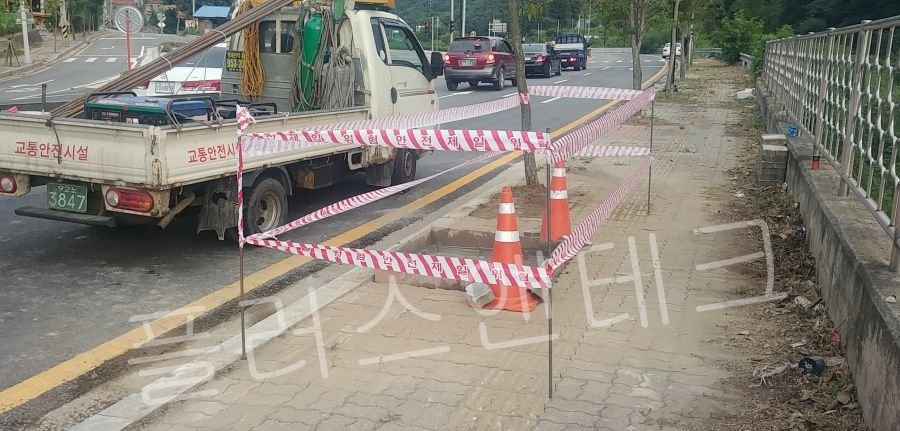

3.1. 현장 안전 통제 및 기초 터파기
공사 시작 전 가장 중요한 것은 작업자와 통행 차량의 안전 확보입니다. 작업 구간에 교통 통제 요원을 배치하고, 안전 펜스와 라바콘을 설치하여 2차 사고를 원천 차단했습니다.
정확한 측량을 바탕으로 지주가 설치될 위치의 보도블록을 걷어내고, 규격에 맞는 넓이와 깊이(약 1.2m x 1.2m x 1.5m)로 기초 터파기를 진행하였습니다.
3.2. 철근 배근 및 앙카볼트 매립 (당사 핵심 기술 점검)
터파기 공간에 거푸집을 설치한 후, 지주를 지탱할 뼈대인 철근을 촘촘하게 배근합니다. 이때 상부 지주와 결합될 M24 규격의 고장력 기초 앙카볼트를 정확한 수직도와 간격에 맞춰 고정하는 것이 플러스앤테크의 시공 노하우입니다.
사진에서 보시듯, 철근이 교차하는 모든 결속점은 단단히 묶어 콘크리트 타설 시에도 앙카볼트의 위치가 밀리거나 틀어지지 않도록 완벽히 고정했습니다. 상단 앙카 스레드(나사산) 보호를 위해 캡을 씌워둔 디테일에서 당사의 꼼꼼함을 확인하실 수 있습니다.

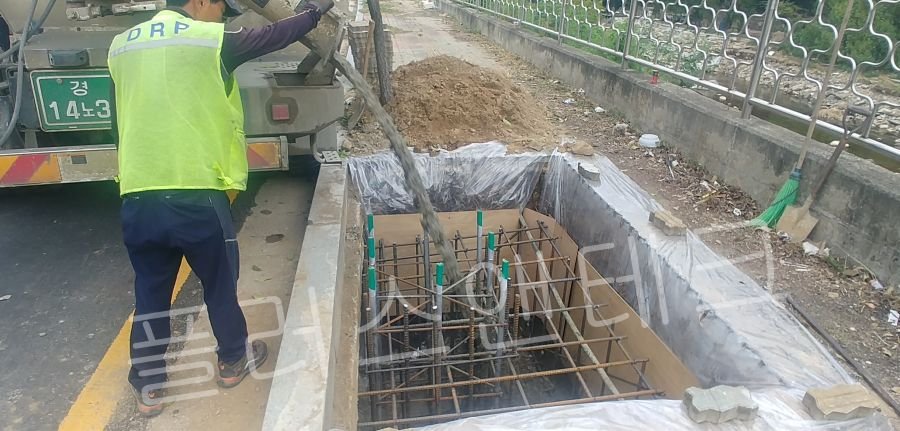

3.3. 고강도 콘크리트 타설
철근 배근 검측이 완료되면 레미콘 차량을 투입하여 기초 콘크리트를 타설합니다. 표지판이 받는 풍하중을 견디기 위해 최소 24MPa 이상의 압축강도를 지닌 레디믹스트 콘크리트를 사용합니다.
타설 중에는 진동 다짐을 통해 콘크리트 내부의 기포를 제거하여 밀도를 높이고, 양생 후 발생할 수 있는 크랙(균열)을 최소화합니다. 이후 충분한 양생 기간을 거쳐 기초 덩어리가 하나의 거대한 무게추 역할을 하도록 만듭니다.

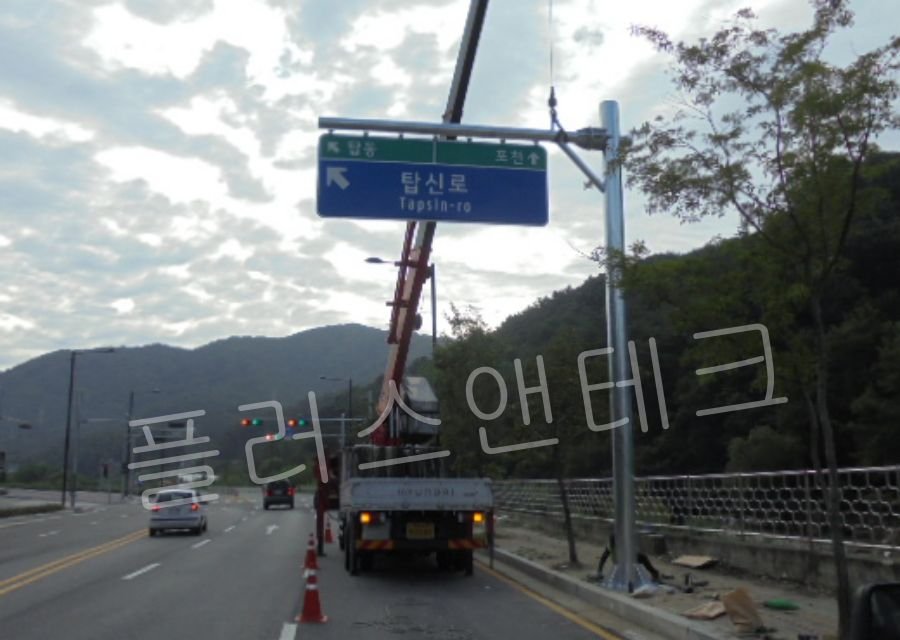

3.4. 신규 지주(Pole) 양중 및 정밀 체결
기초 콘크리트 양생이 완벽히 끝나면, 본격적으로 신규 지주 설치 공정에 돌입합니다. 내식성을 극대화하기 위해 용융아연도금 처리된 튼튼한 지주를 크레인으로 안전하게 양중(Lifting)합니다.
크레인으로 지주를 들어 올려 미리 매립해 둔 앙카볼트 위에 정확히 안착시킵니다.

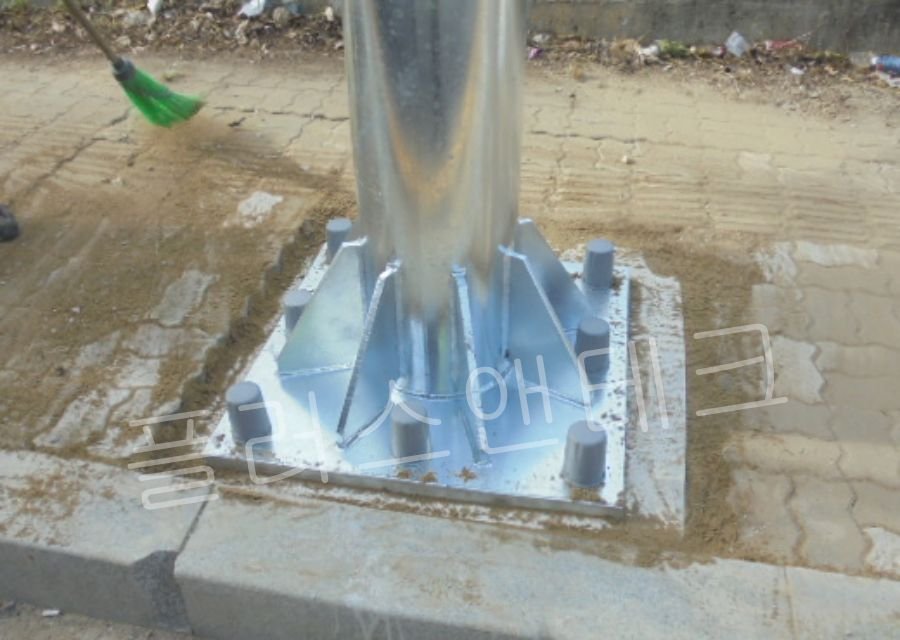

수직 및 수평 레벨기를 이용해 0.1도의 오차도 없이 지주의 수직도를 맞춘 후, 평와셔, 스프링와셔, 그리고 고장력 너트를 이용해 베이스 플레이트를 강력하게 체결합니다. 너트 체결 후에는 빗물 고임 및 녹 발생을 방지하기 위해 전용 캡을 씌워 마감 처리합니다.

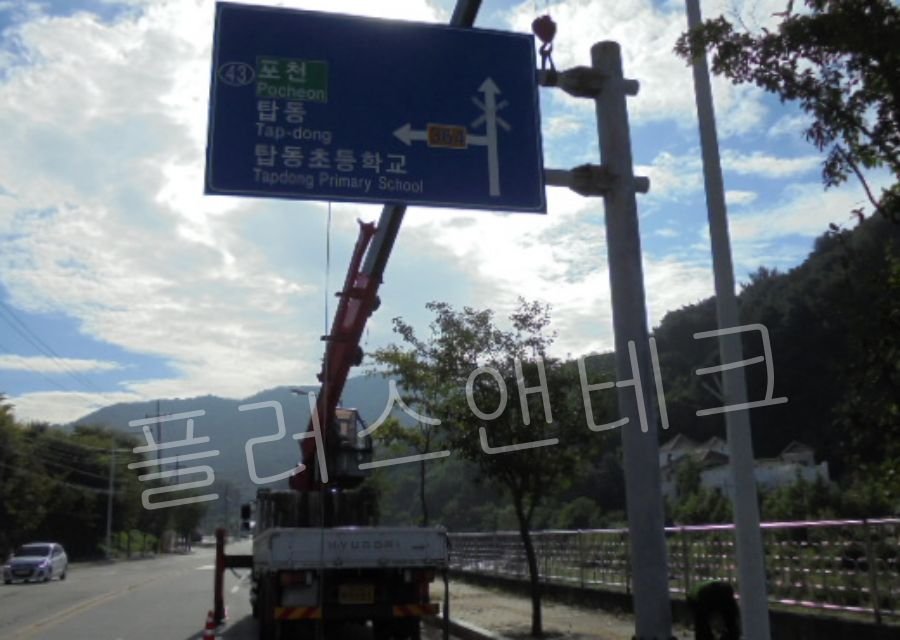

3.5. 도로표지판 상판 결합 및 시공 완료
지주 설치가 완료되면, 최종적으로 안내 정보가 담긴 표지판 상판을 크레인으로 인양하여 지주의 암(Arm) 부분에 결합합니다.
새롭게 설치된 표지판은 ‘포천, 탑동, 탑동초등학교’ 방향을 명확히 지시하고 있습니다. 최고급 고휘도 반사지를 적용하여 주간은 물론, 조명이 부족한 야간이나 악천후 속에서도 운전자가 멀리서부터 명확하게 정보를 인지할 수 있습니다.
표지판 부착 후 볼트 조임 상태를 최종 점검하고, 주변 보도블록 복구 및 현장 청소를 끝으로 포천 탑신로 도로표지판 교체 공사를 완벽하게 마무리하였습니다.
4. 국토교통부 및 도로교통공단 규격 엄격 준수
당사 플러스앤테크가 시공하는 모든 도로안전시설물은 국토교통부의 ‘도로표지 제작·설치 및 관리지침’을 100% 준수합니다.
- 구조 계산 필증: 지역별 최대 풍속(포천시 기준 설계풍속 40m/s 이상)을 고려한 구조 계산을 통해 지주의 두께와 기초의 크기를 산정합니다.
- 자재 공인 인증: 사용된 강관(SS275) 및 알루미늄 패널, 반사지 등은 모두 KS 인증을 필한 최고 등급의 관급 자재만을 취급하여 반영구적인 수명을 자랑합니다.
5. 기술 FAQ (주무관 및 실무자 필수 확인)
Q1. 기초 콘크리트 타설 후, 지주를 세우기까지 양생 기간은 보통 며칠이 소요되나요?
A. 계절과 기온에 따라 차이가 있으나, 현장 타설 방식의 경우 하절기에는 최소 3~5일, 동절기에는 7일 이상의 충분한 자연 양생 기간을 거친 후 상부 지주 조립을 진행해야 구조적 결함이 발생하지 않습니다. 공기 단축이 필요한 현장은 프리캐스트(PC) 기초 블록을 활용하는 솔루션도 당사에서 제공하고 있습니다.
Q2. 태풍과 같은 강풍 발생 시 표지판이 꺾이거나 날아갈 위험은 없나요?
A. 당사는 체결부에 적용되는 볼트/너트를 하중 계산이 완료된 고장력(HT) 등급으로 사용하며, 표지판과 지주의 연결 밴드 또한 강풍에 뒤틀리지 않도록 이중 마찰 결합 방식을 채택합니다. 따라서 규정된 설계 풍속 내에서는 파손이나 전도가 발생하지 않도록 튼튼하게 시공됩니다.
6. 사후관리 및 견적 문의 안내
도로표지판은 한 번의 시공으로 수십 년을 버텨야 하는 중요 시설물입니다. 플러스앤테크는 시공 완료 후에도 체계적인 유지보수 및 철저한 A/S 관리를 보장합니다. 관공서 단가 계약, 민간 개발 지구 내 도로안전시설물 구축 등 기술적 자문과 견적이 필요하시다면 언제든 당사로 문의해 주시기 바랍니다.
