경기 화성 생활도로구역 30 속도제한표지판 설치, 무굴착 전주 부착형으로 완성하다
주거밀집지역의 이면도로는 보행자와 차량이 뒤섞이는 구간인 만큼 속도 제한 표지의 명확한 설치가 무엇보다 중요합니다. 플러스앤테크는 경기도 화성시 현장에서 별도의 신규 지주 매립 없이 기존 전주를 활용한 부착형 공법으로 생활도로구역(30km/h) 속도제한표지판을 설치했습니다. 굴착 공정을 생략함으로써 공사 기간을 단축하고 주변 도로 통제 및 보행 불편을 최소화한 사례입니다.
이 글의 핵심 요약
- 경기도 화성시 생활도로구역에서 신규 굴착 없이 기존 전주에 부착하는 방식으로 30 속도제한표지판을 설치했습니다.
- 고소작업차를 활용해 지상 약 5.0~5.2m 높이에 표지판을 고정, 국토교통부 도로표지규칙 기준을 준수했습니다.
- 표지판 지지 브라켓은 KC 인증(인증번호 XXXX-XXXX) 자재를 사용하여 내구성과 안전성을 확보했습니다.
1. 시공 배경 및 필요성
해당 구간은 경기도 화성시의 주거지와 이면도로가 맞닿아 있어 차량 서행이 반드시 필요한 생활도로구역입니다. 그러나 기존에는 속도 제한을 알리는 표지가 명확하지 않아 통행 차량의 서행 유도가 어려운 상황이었습니다. 지자체 및 관할 기관에서는 보행자 안전 확보를 위해 30km/h 속도 제한 표지 설치를 요청했으며, 당사는 현장 여건을 고려해 신규 지주를 세우는 대신 기존 전주를 활용하는 무굴착 부착형 공법을 제안, 채택했습니다.
무굴착 공법은 다음과 같은 이점이 있습니다.
- 굴착 및 되메우기 공정이 없어 공사 기간이 크게 단축됩니다.
- 도로 파손 및 복구 비용이 발생하지 않아 예산 효율이 높습니다.
- 보행자 통행로 훼손을 최소화하여 민원 발생 가능성을 낮춥니다.
2. 시공 요약표
| 구분 | 세부 내용 |
|---|---|
| 시공 위치 | 경기도 화성시 생활도로구역(주거지역 이면도로) |
| 시공 항목 | 생활도로구역 30 속도제한표지판 |
| 시공 방식 | 기존 전주 부착형(무굴착 공법) |
| 설치 장비 | 고소작업차 |
| 표지판 규격 | 원형 지름 600mm, 반사지 3등급 |
| 설치 높이 | 지상 기준 약 5.0~5.2m |
| 인증 사항 | KC 인증(인증번호 XXXX-XXXX) |
| 적용 기준 | 국토교통부 도로표지규칙, 도로교통공단 설치 기준 |
3. 상세 시공 과정

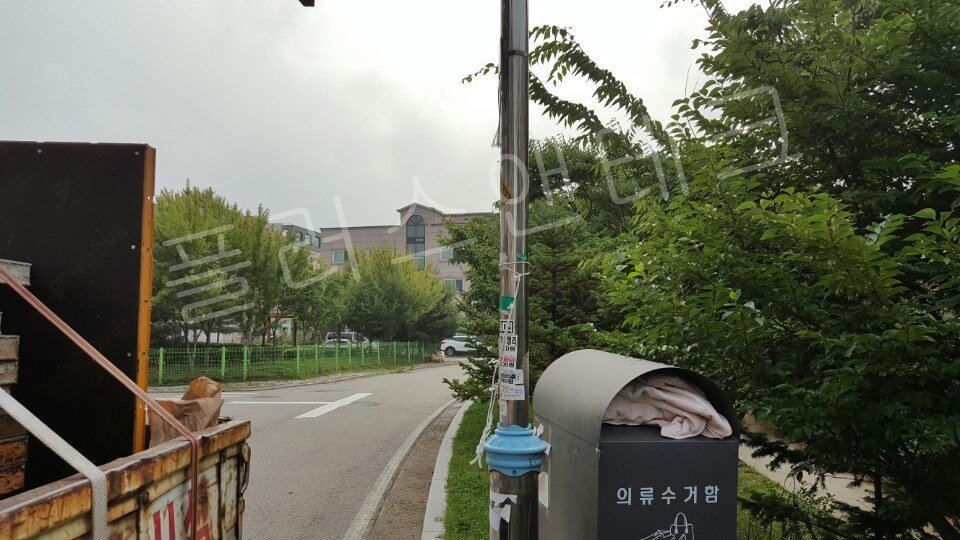

3-1. 현장 확인 및 전주 상태 점검
시공에 앞서 당사는 화성시 현장의 기존 전주 강도와 위치를 사전 점검했습니다. 부착형 공법은 신규 지주 매립이 없는 만큼, 기존 구조물이 표지판 및 브라켓 하중을 안정적으로 지지할 수 있는지 확인하는 과정이 핵심입니다.

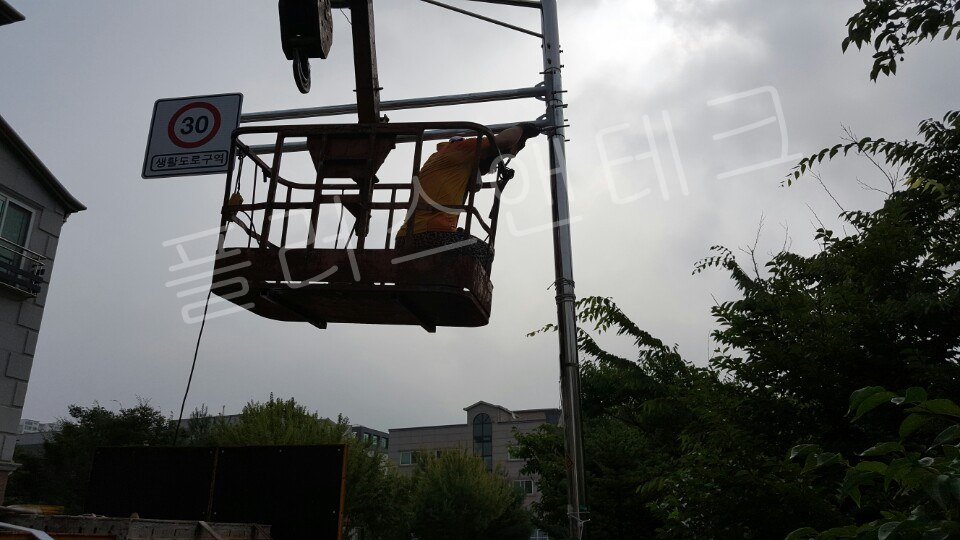

3-2. 고소작업차를 활용한 브라켓 설치
현장에는 고소작업차가 투입되어 작업자가 안전하게 상부 작업을 진행할 수 있도록 했습니다. 표지판 고정을 위한 전용 브라켓과 아웃리거(가로대)를 전주에 견고히 체결하였으며, 체결 부위는 진동 및 풍압에 대비해 이중 고정 방식을 적용했습니다.

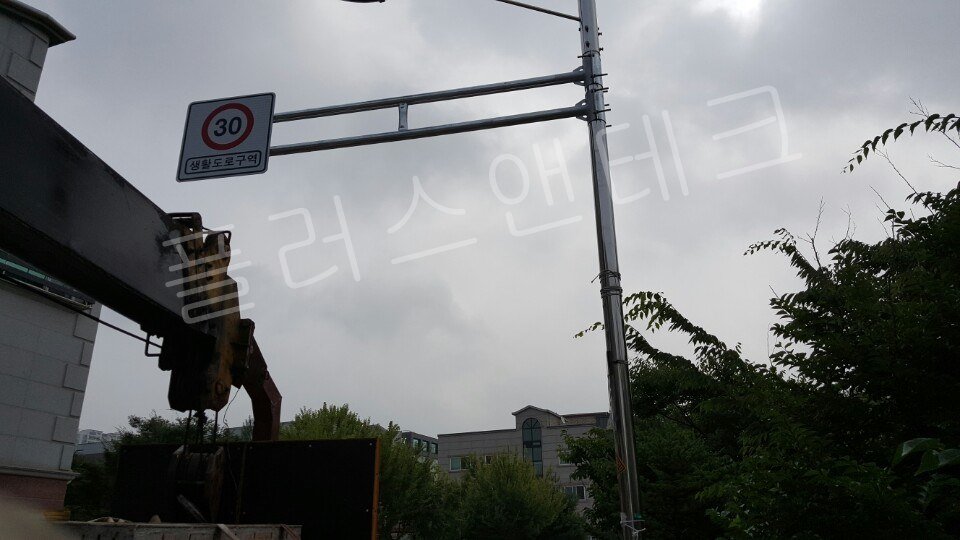

3-3. 표지판 부착 및 각도 조정
브라켓 고정이 완료된 후 30km/h 생활도로구역 표지판을 장착하고, 운전자 시야각을 기준으로 판독성이 가장 높은 각도로 미세 조정했습니다. 표지판은 KC 인증을 받은 반사지 소재를 사용하여 야간 및 저조도 환경에서도 식별력을 확보했습니다.
3-4. 최종 점검 및 마무리
전 공정 완료 후 브라켓 체결 상태, 표지판 수평, 반사 성능을 최종 점검했습니다. 별도의 도로 굴착이나 포장 복구 작업이 없었던 만큼, 현장 정리도 신속하게 마무리되었습니다.
4. 국토교통부·도로교통공단 기준 준수
당사가 시공하는 모든 도로안전시설물은 국토교통부 도로표지규칙 및 도로교통공단 설치 기준을 준수합니다. 이번 경기도 화성시 현장에서도 표지판 설치 높이, 반사 성능, 지지 구조물의 내하중 기준을 모두 충족했으며, 사용된 자재는 KC 인증을 획득한 제품만을 사용하여 발주처가 요구하는 품질 및 규격 조건을 만족시켰습니다.
5. 사후관리 안내
플러스앤테크는 시공 완료 후에도 정기적인 점검 서비스를 통해 표지판의 반사 성능 저하, 브라켓 부식, 체결부 이완 여부 등을 지속적으로 관리합니다. 화성시 관공서 및 관리 주체가 유지보수 관련 문의가 있으실 경우 아래 연락처로 언제든 문의하실 수 있습니다.
📞 010-2860-7711
기술 FAQ
Q1. 신규 지주를 세우지 않고 기존 전주에 부착해도 구조적으로 안전한가요?
A1. 시공 전 전주의 재질, 노후도, 하중 지지력을 사전 점검하며, 표지판과 브라켓의 자중 및 풍하중을 고려한 이중 체결 방식을 적용합니다. 국토교통부 도로표지규칙에 따른 설치 기준을 준수하므로 안전성에 문제가 없습니다.
Q2. 무굴착 부착형 공법은 신규 지주 매립형 공법과 비교했을 때 어떤 차이가 있나요?
A2. 매립형은 지주 기초를 위한 굴착 및 되메우기 공정이 필요해 공사 기간이 상대적으로 길고 도로 복구 비용이 발생합니다. 반면 부착형은 기존 전주를 활용하므로 공사 기간 단축, 비용 절감, 도로 훼손 최소화라는 장점이 있어 이면도로·생활도로구역과 같이 신속한 시공이 필요한 현장에 적합합니다.
경기도 화성시를 비롯한 생활도로구역, 어린이보호구역 등 도로안전시설물 설치 관련 견적 문의는 플러스앤테크로 연락 주시기 바랍니다.
