전국 대형 토목 공사 및 고속도로 유지관리 현장을 총괄하시는 건설사 현장 소장님, 그리고 관내 도로 구조물의 완벽한 안전을 책임지시는 관공서 주무관님 안녕하십니까. 대한민국의 안전한 도로 환경을 선도하는 도로안전시설물 전문 제조 및 시공 기업 플러스앤테크입니다.
지난 1편에서는 고속도로 하가리교 구간의 노후된 시선유도표지를 콘크리트 박리(Spalling) 현상 없이 안전하게 철거하고, 신규 설치를 위한 최적의 바탕면(Base)을 조성하는 정밀 진단 과정을 소개해 드렸습니다. 바탕면이 완벽하게 정리되었다면, 이제는 거친 비바람과 대형 차량의 풍하중을 견뎌낼 튼튼한 시설물을 세울 차례입니다.
본 포스팅은 [고속도로 교통사고 예방의 첫걸음, 노후 시선유도표지 교체 시공사례] 시리즈의 제2편으로, 당사의 핵심 기술력이 돋보이는 **’신규 델리네이터 정밀 천공, 고강도 앵커 체결, 그리고 완벽한 수직도 확보 공정’**을 상세히 다루고자 합니다. 단순 납품을 넘어 현장의 특성에 맞춘 빈틈없는 B2B 맞춤형 시공 프로세스를 지금 바로 확인해 보십시오.
0. 하가리교 현장 신규 설치 시공 개요 및 핵심 제원
하가리교와 같은 고가 교량 및 방음벽 접속 구간은 일반 도로에 비해 구조물의 미세 진동이 끊임없이 발생합니다. 이러한 진동은 시간이 지남에 따라 델리네이터 지주를 고정하는 앵커의 체결력을 약화시키는 주된 원인이 됩니다. 따라서 플러스앤테크는 본 현장에 진동 저항성이 뛰어난 고강도 부자재를 적용하고, 오차 없는 정밀 시공을 진행했습니다.
| 항목 | 상세 내용 |
| 시공사 | 도로안전시설물 제조 및 시공 전문 ‘플러스앤테크’ |
| 현장명 | 고속도로 하가리교 구간 및 방음벽/메시 휀스 접속 구간 |
| 적용 기술 | 콘크리트 철근 간섭을 배제한 정밀 천공, 고강도 앵커 결속, 수직/수평 레벨링 |
| 주요 공정 | 1. 설계 도서에 따른 설치 간격 분할 및 마킹 2. 무진동/저소음 코어 및 함마드릴 정밀 천공 3. 방청(녹방지) 앵커 삽입 및 델리네이터 지주 체결 4. 시선유도표지 수직도(90도) 확보 및 최종 조임 |
| 시공 목적 | 구조물 진동과 풍하중에 견디는 강력한 인발 하중 확보 및 최적의 야간 시인성 제공 |
1. 교량부 진동을 이겨내는 튼튼한 기초: 정밀 천공과 고강도 앵커 결속
델리네이터 시공의 수명을 결정짓는 가장 중요한 단계는 바로 ‘천공(Drilling)’과 ‘앵커 체결’입니다. 아무리 좋은 반사지를 부착한 제품이라도 콘크리트 방호벽에 제대로 결속되지 않으면 단 한 번의 강풍에도 쉽게 뽑혀 나가 도로 위의 흉기(낙하물)로 돌변할 수 있습니다.

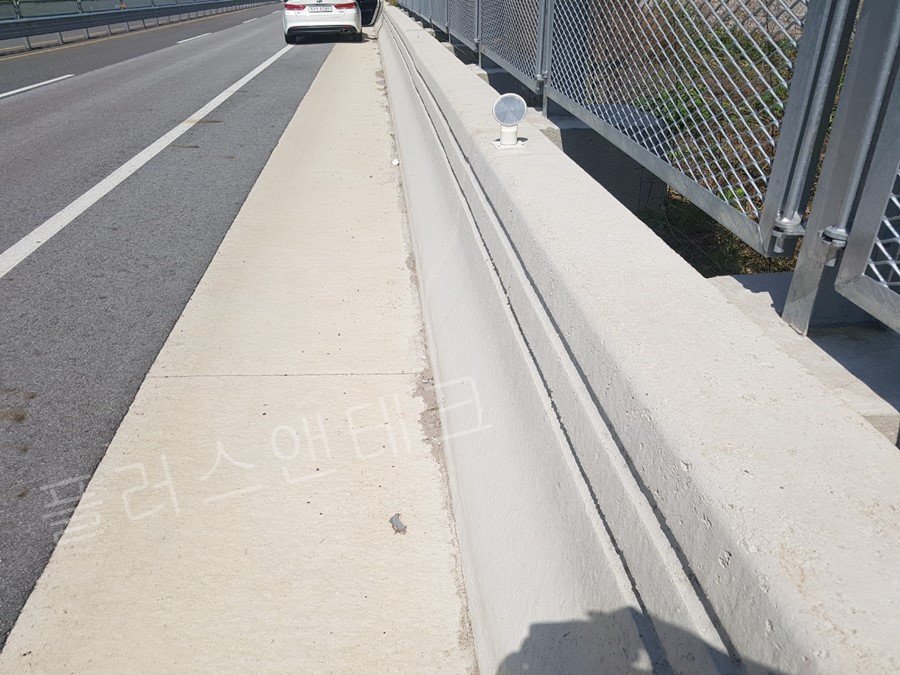

- USP 1. 철근 간섭을 피하는 스마트 천공 기술위 사진은 하가리교 교량부(철재 휀스 구간)에 신규 델리네이터가 단단하게 설치된 모습입니다. 당사의 전문 엔지니어링 팀은 앵커홀을 뚫기 전, 콘크리트 방호벽 내부의 철근 배근 상태를 예측하고 철근과의 간섭을 최소화하는 타공 포인트를 선정합니다. 무리한 천공으로 방호벽 자체의 구조적 강도를 훼손하는 타사의 날림 시공과는 차원이 다릅니다.
- USP 2. 강력한 인발 하중을 보장하는 방청 앵커바탕면 정리가 끝난 콘크리트 상단에 정확한 깊이로 천공을 진행한 후, 내부의 분진을 송풍기로 말끔히 제거합니다. 이후 델리네이터 베이스를 얹고 고강도 세트 앵커(또는 웨지 앵커)를 삽입합니다. 겨울철 제설제(염화칼슘)로 인한 부식을 방지하기 위해 앵커 및 결속 볼트류는 내부식성 코팅이 적용된 규격품만을 엄선하여 사용합니다. 이를 통해 교량 특유의 미세 진동에도 지주가 흔들리거나 유격이 발생하지 않도록 완벽한 밀착을 구현해 냅니다.
2. 시인성의 핵심: 단 1도의 오차도 허락하지 않는 ‘수직도(Verticality)’ 확보
시선유도표지의 원리는 간단합니다. 차량의 전조등에서 발사된 빛이 델리네이터의 반사체(고휘도 반사지)에 닿아 다시 운전자의 망막으로 되돌아오는 ‘재귀반사(Retro-reflection)’ 현상을 이용하는 것입니다. 따라서 표지판의 각도가 조금만 틀어져도 운전자가 느끼는 시인성은 급격하게 떨어집니다.

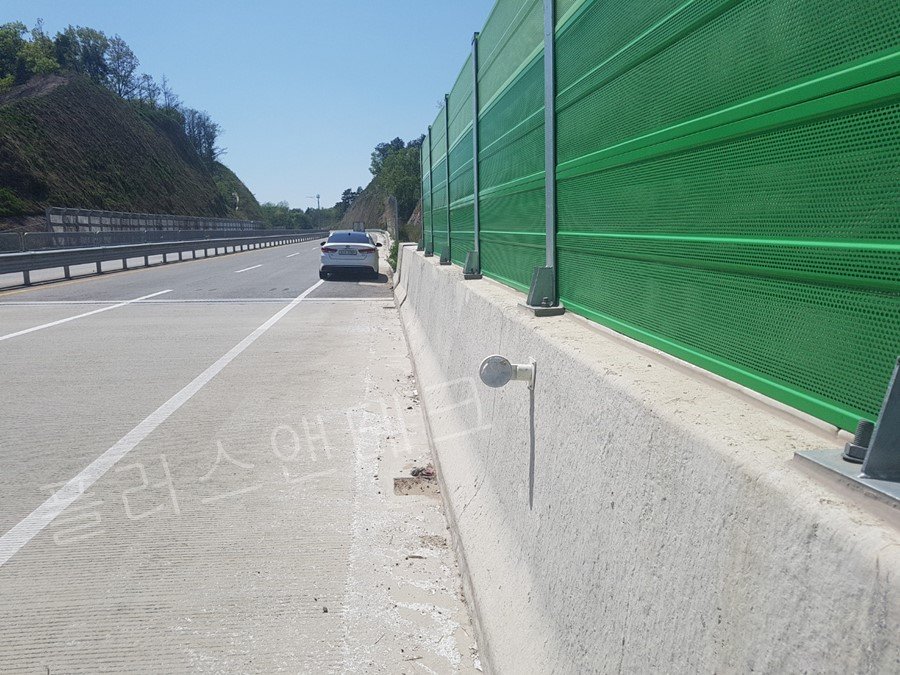

- USP 3. 정밀 레벨링 및 수직도 세팅위 사진에 보이는 방음벽 구간의 델리네이터를 주목해 주십시오. 콘크리트 방호벽의 상단면은 물고임을 방지하기 위해 미세한 경사가 있는 경우가 많습니다. 플러스앤테크의 시공팀은 앵커를 최종적으로 조이기 전, 수평계를 이용하여 지주가 도로 노면을 기준으로 정확히 90도 수직을 이루고 있는지 개별적으로 확인합니다.
단순히 볼트를 박고 끝내는 것이 아닙니다. 델리네이터의 둥근 반사면이 다가오는 차량의 진행 방향을 정확히 정면으로 바라보도록 미세하게 각도를 조정(Alignment)한 뒤 임팩트 렌치와 토크 렌치를 사용해 최종 결속을 진행합니다. 이 세밀한 디테일이 야간 고속도로에서 운전자의 생명을 지키는 압도적인 시인성의 차이를 만들어냅니다.
3. 도로 선형을 완성하는 완벽한 설치 간격 (국토교통부 지침 준수)
도로안전시설물은 단일 제품의 품질만큼이나 ‘전체적인 배치’가 중요합니다. 수십, 수백 개의 델리네이터가 일정한 간격으로 이어질 때 비로소 운전자는 안개 속에서도 도로의 굴곡을 정확하게 읽어낼 수 있습니다.
- USP 4. 곡선 및 직선 구간 맞춤형 간격 설계메시 휀스와 식생이 이어지는 위 접속 구간 사진을 보시면, 도로의 선형을 따라 델리네이터가 이질감 없이 도열해 있는 것을 확인할 수 있습니다. 플러스앤테크의 모든 시공은 **국토교통부의 [도로안전시설 설치 및 관리지침 – 시선유도시설 편]**의 설치 기준을 100% 충족합니다.
직선 구간은 물론, 시야 확보가 어려운 곡선 구간(커브길)의 경우 곡선 반경(R값)을 철저히 계산하여 지침에 명시된 규정대로 설치 간격을 더욱 조밀하게 좁혀서 시공합니다. 갓길 방호벽의 시작점부터 끝나는 지점까지 줄자를 튕겨낸 듯 일정한 높이와 간격으로 시공된 모습은 해당 현장의 감리단과 주무관님들로부터 항상 최고의 평가를 받는 자사만의 시그니처입니다.
국가대표급 품질과 시공, 당신의 현장에도 ‘플러스앤테크’ 하십시오.
대형 건설사 자재팀 담당자님, 지자체 도로과 주무관님. 도로안전시설물 납품 및 시공 업체 선정 시 단순히 단가표만 비교하고 계시지는 않습니까? 하자가 발생하는 시공은 결국 수개월 내에 재보수 공사로 이어져 막대한 예산 낭비와 끔찍한 교통 체증을 유발합니다.
플러스앤테크는 KDS(국가건설기준) 및 도로교통공단의 엄격한 성능 기준을 완벽하게 통과한 고휘도 반사지 적용 제품만을 자체 제조하여 납품합니다. 나아가, 현장의 환경(풍하중, 진동, 염해 등)을 다각도로 분석하여 어떠한 악조건 속에서도 흔들림 없는 완벽한 정밀 시공과 투명한 사후관리(A/S) 시스템을 약속드립니다.
본 포스팅은 신규 델리네이터 정밀 천공 및 설치 과정을 다룬 [고속도로 시선유도표지 시공사례 시리즈] 2편이었습니다. 다음 3편(최종편)에서는 모든 설치가 완료된 후 진행되는 주/야간 시인성 테스트 및 최종 준공 점검 과정에 대해 생생하게 전해드리도록 하겠습니다.
고속도로 나들목(IC), 분기점(JCT), 대형 교량 및 터널 접속부 등 대규모 물량이 투입되는 관급 공사부터 사고로 파손된 소규모 유지보수 현장까지, 턴키(Turn-key) 방식으로 완벽하게 책임집니다. 지금 바로 아래 링크를 통해 견적을 문의해 주시면, 전문가가 도면 검토부터 현장 맞춤형 단가 산출까지 가장 신속하고 정확하게 답변해 드리겠습니다.
