안성 복합유통단지 조성 현장은 물류 이동의 거점으로, 대형 트럭의 통행량이 잦고 진동이 지속적으로 발생하는 구간입니다. 이러한 도로 환경에서 거대한 발광형 도로안내표지판이 강풍과 차량 진동을 버티며 온전히 서 있기 위해서는 표지판의 ‘뿌리’ 역할을 하는 기초 콘크리트 구조물의 완벽한 시공이 필수적입니다.
기존의 많은 시공 사례에서 비용 절감이나 공기 단축을 위해 기초 타설을 소홀히 하여, 수년 내에 지주가 기울어지거나 앙카 볼트가 부식되는 치명적인 결함(Pain Point)이 발생하곤 합니다. 플러스앤테크는 이러한 구조적 불안정성을 원천 차단하기 위해, 국토교통부 및 도로교통공단의 엄격한 시방 기준을 하회하는 타협 없이 대규모 플랜트급 콘크리트 타설 및 양생 기술을 적용하고 있습니다.
이번 [시공 사례 시리즈 2편]에서는 1편의 정밀 굴착 공정에 이어, 도로 표지판의 강력한 지지력을 완성하는 기초 타설 및 완벽한 양생 관리 공정을 상세히 소개합니다.
📋 시공 요약표
| 구분 | 주요 내용 |
| 현장명 | 안성 복합유통단지 조성 및 주변 도로 정비 공사 |
| 시공사 | 도로안전시설물 전문 기업 ‘플러스앤테크’ |
| 적용 기술 | 레미콘 직접 타설, 기초 앙카 정밀 수평/수직도 제어, 표면 미장 및 거푸집 조립 기술 |
| 주요 공정 | 거푸집 및 앙카 프레임 설치 ➡️ 레미콘 타설 ➡️ 수직도 정밀 교정 ➡️ 표면 미장 ➡️ 콘크리트 양생 |
| 준거 규준 | 국토교통부 도로안전시설 설치 및 관리지침 (콘크리트 압축강도 및 앙카 매립 규격 준수) |
1. 레미콘 직접 타설: 균일한 강도와 내구성 확보
1편에서 확보된 굴착면 내부의 지반 다짐이 완료되면, 지주와 결합될 철근 및 앙카 볼트(Anchor Bolt) 프레임이 안착됩니다. 이후 가장 중요한 공정인 콘크리트 타설이 시작됩니다.
플러스앤테크는 소규모 현장이라 할지라도 현장 배합(인력 비빔)을 지양하고, 정식 규격의 레미콘 트럭을 통한 직접 타설을 원칙으로 합니다. 이는 타설물 전체의 균일한 배합비와 슬럼프(Slump) 값을 유지하여, 양생 후 콘크리트의 압축강도(보통 21MPa~24MPa 이상 요구)를 설계 기준치 이상으로 끌어올리기 위함입니다. 타설 중에는 재료 분리가 일어나지 않도록 적절한 낙하 높이를 유지하며, 철근 및 앙카 프레임 구석구석 콘크리트가 밀실하게 채워지도록 관리합니다.
2. 1cm의 오차도 허용하지 않는 수평·수직도 정밀 교정
콘크리트가 굳기 전, 가장 고도의 집중력이 요구되는 단계입니다. 표지판 지주가 설치될 앙카 볼트의 수직도와 수평도는 최종 표지판의 안전성과 직결됩니다.
기초 부위에서 앙카 볼트가 단 1도만 기울어져도, 수 미터 높이의 표지판 상단에서는 수십 센티미터의 편심이 발생합니다. 이는 바람이 불 때 지렛대 원리에 의해 기초부에 막대한 하중 스트레스를 유발합니다. 사진에서 보시듯 플러스앤테크의 숙련된 엔지니어는 콘크리트가 타설된 직후, 측량 장비와 수평대를 활용하여 앙카 볼트의 돌출 길이와 각도를 도면과 1mm 단위까지 일치시키는 정밀 교정 작업을 수행합니다.
3. 표면 미장 및 우수(雨水) 침투 방지 설계

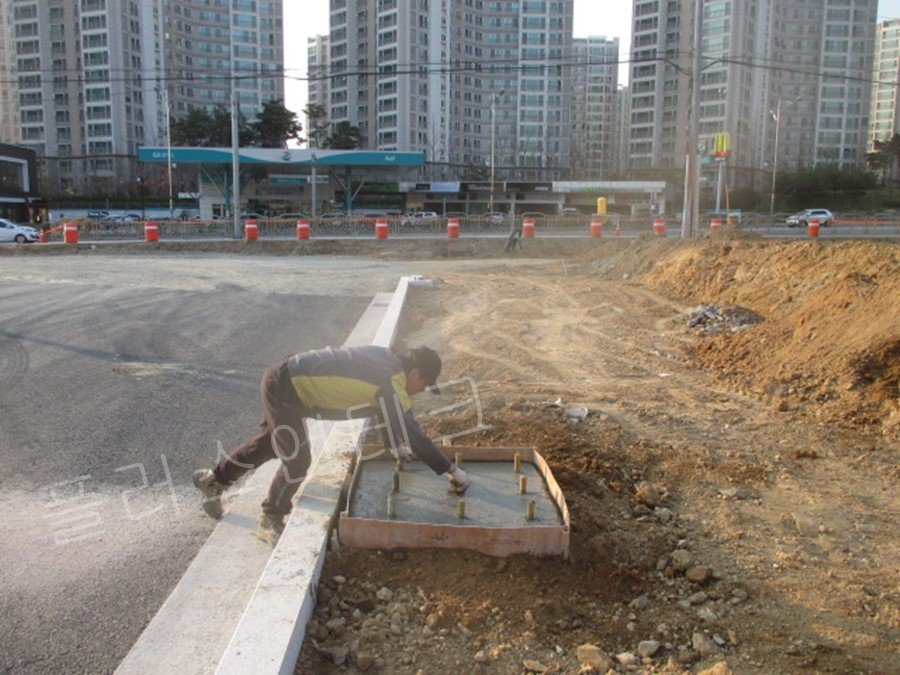

정밀 교정이 끝나면 콘크리트 상단부의 평탄화 및 표면 미장 작업을 진행합니다. 이는 단순한 미관 목적을 넘어선 중요한 구조적 예방 조치입니다.
도로변 기초 구조물 상단에 요철이 있거나 물매가 맞지 않으면, 빗물이 고여 콘크리트 열화 및 앙카 볼트의 부식을 촉진하게 됩니다. 따라서 플러스앤테크는 거푸집(Formwork) 라인에 맞춰 상단면을 매끄럽게 미장 처리하고, 지주 플랜지(Flange)가 밀착될 수 있도록 완벽한 평면을 구현합니다. 이 미세한 마감의 차이가 도로안전시설물의 수명을 10년 이상 좌우합니다.
4. 고강도 발현을 위한 완벽한 양생(Curing) 관리
모든 타설과 미장이 완료되면, 콘크리트가 설계 기준 강도에 도달할 때까지 충분한 양생 기간을 거칩니다.

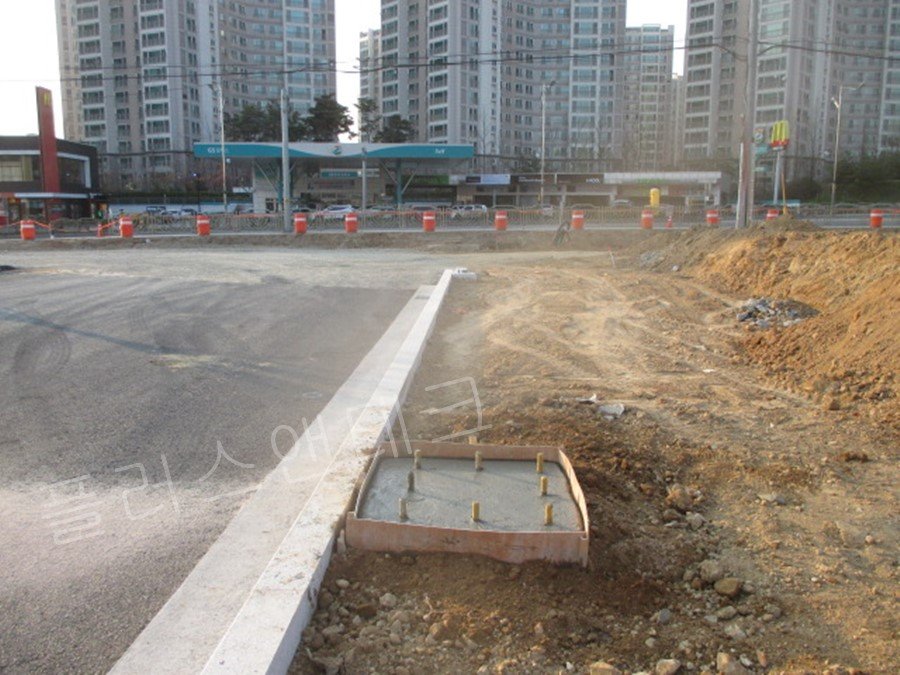

콘크리트는 수화 반응을 통해 굳어지므로, 급격한 온도 변화나 수분 증발은 균열(크랙)을 유발할 수 있습니다. 플러스앤테크는 계절과 기온을 고려하여 최적의 양생 조건을 유지합니다. 사진 속 가지런히 정렬된 8개의 앙카 볼트는 향후 대형 발광형 표지판의 무거운 하중과 태풍 시의 강한 풍압을 견뎌낼 든든한 뼈대가 됩니다.

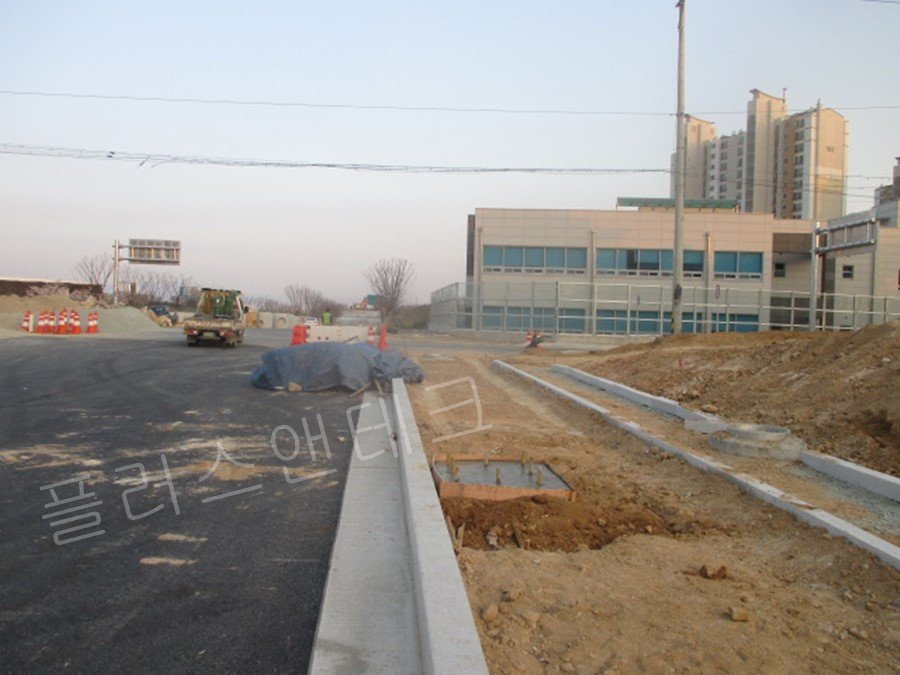

주변 현장 정리가 마무리되는 가운데, 기초 구조물은 외부의 충격이 가해지지 않도록 안전하게 보호되며 굳어갑니다. 규정된 양생 기간이 지나고 콘크리트의 소요 강도가 확인되면 거푸집을 해체하고, 비로소 거대한 지주를 세울 준비를 마치게 됩니다.
5. 결론: 기본을 지키는 토목 기술이 안전을 만듭니다.
안성 복합유통단지 내 발광형 안내표지판 시공의 핵심은 눈에 보이지 않는 땅속, 바로 이 **’기초 타설 공정’**에 있습니다. 관공서 주무관님 및 건설사 자재/공사팀 담당자 여러분, 도로교통시설물은 단 한 번의 부실 시공이 시민의 안전과 직결되는 중대한 인프라입니다. 국토교통부 표준시방서를 100% 준수하며 플랜트급 정밀 시공을 고집하는 전문 업체와의 파트너십이 필수적인 이유입니다.
다음 이어질 **[시리즈 3편]**에서는 완벽하게 양생된 기초 위에 본격적으로 강재 지주를 세우고 체결하는 역동적인 공정을 다루도록 하겠습니다. 플러스앤테크의 독보적인 시공 디테일을 계속해서 확인해 주시기 바랍니다.
